電熱恒溫鼓風干燥箱的使用說明書
二、適用范圍
供廠礦企業、大專院校、科研單位及各類實驗室等作物品干燥、烘培、熔蠟、滅菌之用。

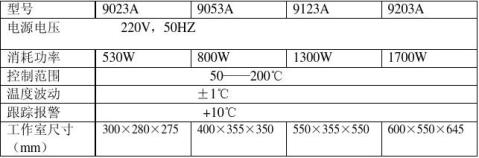

三、技術指標
臺式DHG-9003型

四、結構概述
DHG型鼓風干燥箱是系列產品,按外型分為臺式和立式二類,由不同的工作室材料,工作室尺寸和控制范圍分為不同規格、品種。干燥箱外殼體均采用優質鋼板表面烘漆,工作室采用涂有耐高溫銀粉漆的優質鋼板或不銹鋼鋼板,工作室內設有二層涂有耐高溫銀粉漆的優質鋼板或不銹鋼絲制成的擱板,擱板間距可任意調節,中間層充填超細玻璃棉隔熱。臺式箱門采用雙層鋼化玻璃門或觀察窗,立式箱門中上方設有雙層鋼化玻璃觀察窗,能清晰觀察到箱內加熱物品。工作室與箱門連接處裝有耐高溫硅橡膠密封圈,以保證工作室與箱門之間密封。干燥箱帶指示燈電源開關、控制儀等操作件均集中與箱體前面下方的控制面板處,臺式設置于箱體左前側,立式設置箱體下前方。
箱內加熱恒溫系統主要由裝有離心式葉輪的烘箱專用低噪聲電動機、電加熱器、合適的風道結構和控溫儀組成。當接通干燥箱電源時,電動機即同時運轉,將直接置于箱內底部或背部的電加熱器產生的熱量通過風道向上或向前排出,經過工作室內干燥物品再吸入風機,如此不斷循環使溫度達到均勻。
臺式和立式大容積鼓風干燥箱風門調節器能通過開啟風門調節旋鈕,調節箱內進入空氣量。
微電腦智能控制儀,采用自整定PID技術,與傳統PID控制相比具有控溫迅速,響應快,超調小,精度高的特點,設定溫度和箱內溫度同時均有數字顯示,具有上限跟蹤報警和帶數字定時器功能,定時可長達9999分鐘。使用輕觸按鍵設定參數,操作方便。

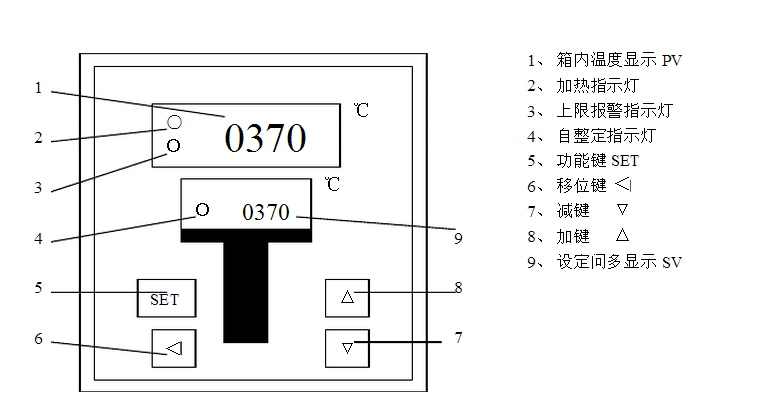

五、只能控溫儀的面板功能及操作流程

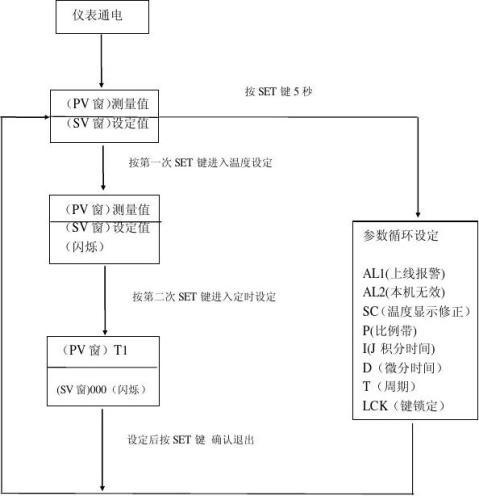

操作流程
注:參數設定后,應按功能鍵“SET”約五秒確認,否則30秒后程序自動退出,參數設定無效。
六、使用方法
1.把需要干燥的物品放入干燥箱內,管好箱門,臺式干燥箱把風門調
節旋鈕旋到“Z”處。
2.把電源開關拔**“1”處,此時電源指示燈亮,控溫儀上有數字顯示。
3.溫度設定
當所需加熱溫度與設定溫度相同時不需要新設定,反之則需要重新設定。先按控溫儀的功能鍵“SET”進入溫度設定狀態,此時SV設定顯示一閃一閃,再按移位鍵“?”配合加鍵“△”或減鍵“▽”操作,設定結束需按一下功能鍵“SET”確認。如需設定溫度150℃,原設定溫度86.5℃,先按下一功能鍵“SET”,再按移位鍵“?”,講光標移**顯示器百位數字上,然后按加鍵“△”,使百位數字從“0”升**“1”,百位數設定后,移動光標一次設定十位、個位和分位數字,使設定溫度顯示150.0℃,按功能鍵“SET”確認,穩定設定結束,程序進入定時設定。
4.定時設定
當PV窗顯示T1時,進入定時設定,出廠時SV窗為0000,表示定時器不工作,如不需要定時,即按SET鍵退出,如需定時1小時,可用移位鍵配好加鍵把SV窗設定為0060,定時2小時,設定為0120,以此類推。設定結束后,按SET鍵確認退出。
5.設定接受,各項數據長期保存。此時干燥箱進入升溫狀態,加熱指示燈亮。當箱內溫度接近設定溫度時,加熱指示燈忽亮忽暗,反復多次,控制進入恒溫狀態。
供廠礦企業、大專院校、科研單位及各類實驗室等作物品干燥、烘培、熔蠟、滅菌之用。
三、技術指標
臺式DHG-9003型

四、結構概述
DHG型鼓風干燥箱是系列產品,按外型分為臺式和立式二類,由不同的工作室材料,工作室尺寸和控制范圍分為不同規格、品種。干燥箱外殼體均采用優質鋼板表面烘漆,工作室采用涂有耐高溫銀粉漆的優質鋼板或不銹鋼鋼板,工作室內設有二層涂有耐高溫銀粉漆的優質鋼板或不銹鋼絲制成的擱板,擱板間距可任意調節,中間層充填超細玻璃棉隔熱。臺式箱門采用雙層鋼化玻璃門或觀察窗,立式箱門中上方設有雙層鋼化玻璃觀察窗,能清晰觀察到箱內加熱物品。工作室與箱門連接處裝有耐高溫硅橡膠密封圈,以保證工作室與箱門之間密封。干燥箱帶指示燈電源開關、控制儀等操作件均集中與箱體前面下方的控制面板處,臺式設置于箱體左前側,立式設置箱體下前方。
箱內加熱恒溫系統主要由裝有離心式葉輪的烘箱專用低噪聲電動機、電加熱器、合適的風道結構和控溫儀組成。當接通干燥箱電源時,電動機即同時運轉,將直接置于箱內底部或背部的電加熱器產生的熱量通過風道向上或向前排出,經過工作室內干燥物品再吸入風機,如此不斷循環使溫度達到均勻。
臺式和立式大容積鼓風干燥箱風門調節器能通過開啟風門調節旋鈕,調節箱內進入空氣量。
微電腦智能控制儀,采用自整定PID技術,與傳統PID控制相比具有控溫迅速,響應快,超調小,精度高的特點,設定溫度和箱內溫度同時均有數字顯示,具有上限跟蹤報警和帶數字定時器功能,定時可長達9999分鐘。使用輕觸按鍵設定參數,操作方便。
五、只能控溫儀的面板功能及操作流程

操作流程

注:參數設定后,應按功能鍵“SET”約五秒確認,否則30秒后程序自動退出,參數設定無效。
六、使用方法
1.把需要干燥的物品放入干燥箱內,管好箱門,臺式干燥箱把風門調
節旋鈕旋到“Z”處。
2.把電源開關拔**“1”處,此時電源指示燈亮,控溫儀上有數字顯示。
3.溫度設定
當所需加熱溫度與設定溫度相同時不需要新設定,反之則需要重新設定。先按控溫儀的功能鍵“SET”進入溫度設定狀態,此時SV設定顯示一閃一閃,再按移位鍵“?”配合加鍵“△”或減鍵“▽”操作,設定結束需按一下功能鍵“SET”確認。如需設定溫度150℃,原設定溫度86.5℃,先按下一功能鍵“SET”,再按移位鍵“?”,講光標移**顯示器百位數字上,然后按加鍵“△”,使百位數字從“0”升**“1”,百位數設定后,移動光標一次設定十位、個位和分位數字,使設定溫度顯示150.0℃,按功能鍵“SET”確認,穩定設定結束,程序進入定時設定。
4.定時設定
當PV窗顯示T1時,進入定時設定,出廠時SV窗為0000,表示定時器不工作,如不需要定時,即按SET鍵退出,如需定時1小時,可用移位鍵配好加鍵把SV窗設定為0060,定時2小時,設定為0120,以此類推。設定結束后,按SET鍵確認退出。
5.設定接受,各項數據長期保存。此時干燥箱進入升溫狀態,加熱指示燈亮。當箱內溫度接近設定溫度時,加熱指示燈忽亮忽暗,反復多次,控制進入恒溫狀態。
6.如使用定時功能時,只有**次PV>SV時,即箱內溫度高于設定溫度時,定時器開始工作(采用倒計時),同事SV數碼末位上的一位小數點閃爍。定時結束,SV顯示End,末位小數點熄滅,同時切斷加熱器電源。
7.重新使用定時如需定時與設定時形同,在SV窗顯示End的狀態下,只要按SET鍵復位即可,反之則重新設定。計時運行中重新設定時間無效。
8.定時運行中,如果觀察溫度設定,按移位鍵“?”即可轉換。
9.根據不懂物品不懂得潮濕程度,選擇不同的干燥時間。對于臺式干燥箱,如被干燥的物品比較潮濕,可旋轉風門調節旋鈕**“=”處,是箱內濕空氣排出。
10.干燥結束后,把電源開關撥**“0”處,如馬上打開箱門取出物品時小心燙傷;對于臺式干燥箱,如不馬上取出物品,應選旋轉風門調節旋鈕把風門關上,再把電源開關撥**“0”處。
七、特殊操作(請勿隨便操作此條,如需操作請先與廠方聯系)
1.跟蹤報警溫度設定
產品出廠前已設定高10℃,一般不要設定。如需要重新設定按功能鍵“SET”5秒,儀表進入上限跟蹤報警設定狀態“AL1”再按移位鍵“?”配合加鍵“△”或減鍵“▽”操作后,**后按功能鍵“SET”確認,跟蹤報警設定結束。
2.PID自整定使用如果你對控溫精度的波動度有較高的要求??刹捎肞ID自整定控制,當箱內溫度**次將達到設定溫度時,先按功能鍵“SET”5秒,儀表進入設定循環狀態“AL1”,繼續按“SET”鍵使PV顯示“ATU”,SV顯示“000”,然后按加鍵“△”使SV顯示“0001”,**后按功能鍵“SET”確認,此時自整定指示燈亮,控溫儀進入PID自整定控制。#p#分頁標題#e#
3.溫度顯示值修正
由于產品出廠前都經過嚴格地測試,一般不要進行修正。如產品使用時環境不佳,外界溫度過低或過高,會引起溫度顯示值與箱內實際溫度誤差,如超出技術指標范圍的,可以修正。具體步驟:按功能鍵“SET”約5秒,使儀器進入?yún)?shù)設定循環狀態“AL1”,繼續按動功能鍵“SET”,使PV顯示“SC”修正,然后按動移位鍵“?”配合加鍵“△”或減鍵“▽”操作就可以進行溫度修正。**后按鍵“SET”確認,溫度顯示值修正結束。
八、注意事項
1、干燥箱外殼必須有效接地,比保證使用安全。
2、干燥箱應放置在 良好通風條件的室內,在其周圍不可放置易燃易爆物品。
3、干燥箱無防爆裝置,不得放入易燃易爆物干燥。
4、箱內物品放置切勿過擠,必須留有空間,以利空氣循環。
5、控制儀參數循環設定中P、I、D、T、LCK功能的各項參數出廠前以調整好,請不要隨意調整,如需調整請與廠方聯系。

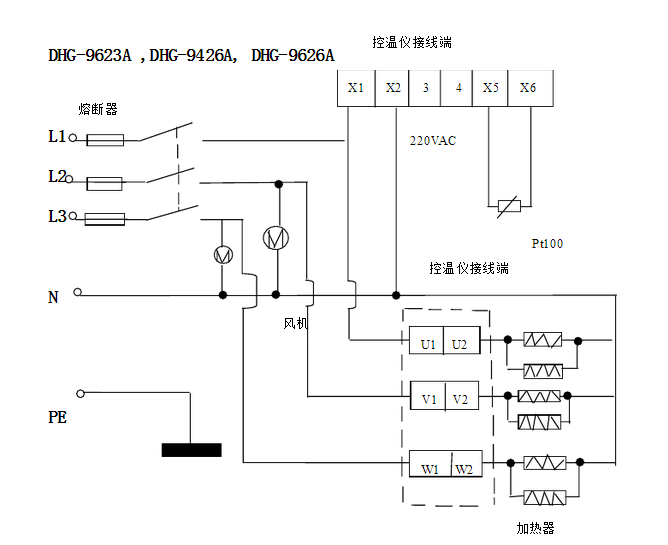

6、DHG-9623A,DHG-9426A,DHG-9626A型號的設備工作電源為三相五線制,電源插頭接A,B,C三相380V電壓及N零線,保護接地線接入設備外殼上專用接柱。

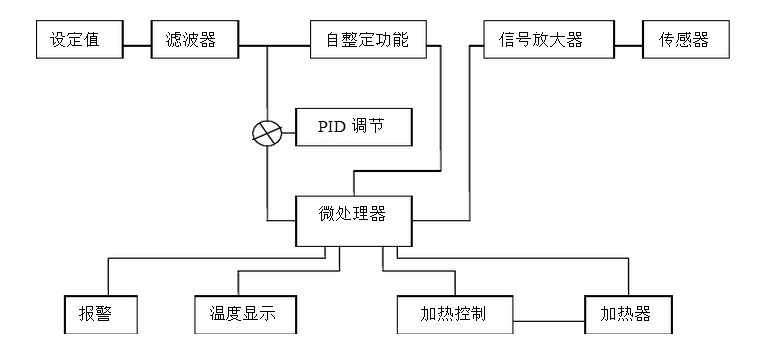

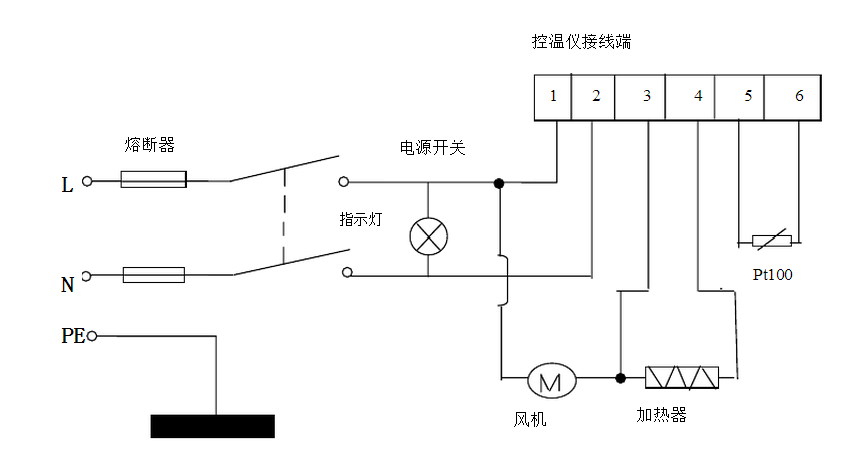

九、電器原理框圖




7.重新使用定時如需定時與設定時形同,在SV窗顯示End的狀態下,只要按SET鍵復位即可,反之則重新設定。計時運行中重新設定時間無效。
8.定時運行中,如果觀察溫度設定,按移位鍵“?”即可轉換。
9.根據不懂物品不懂得潮濕程度,選擇不同的干燥時間。對于臺式干燥箱,如被干燥的物品比較潮濕,可旋轉風門調節旋鈕**“=”處,是箱內濕空氣排出。
10.干燥結束后,把電源開關撥**“0”處,如馬上打開箱門取出物品時小心燙傷;對于臺式干燥箱,如不馬上取出物品,應選旋轉風門調節旋鈕把風門關上,再把電源開關撥**“0”處。
七、特殊操作(請勿隨便操作此條,如需操作請先與廠方聯系)
1.跟蹤報警溫度設定
產品出廠前已設定高10℃,一般不要設定。如需要重新設定按功能鍵“SET”5秒,儀表進入上限跟蹤報警設定狀態“AL1”再按移位鍵“?”配合加鍵“△”或減鍵“▽”操作后,**后按功能鍵“SET”確認,跟蹤報警設定結束。
2.PID自整定使用如果你對控溫精度的波動度有較高的要求??刹捎肞ID自整定控制,當箱內溫度**次將達到設定溫度時,先按功能鍵“SET”5秒,儀表進入設定循環狀態“AL1”,繼續按“SET”鍵使PV顯示“ATU”,SV顯示“000”,然后按加鍵“△”使SV顯示“0001”,**后按功能鍵“SET”確認,此時自整定指示燈亮,控溫儀進入PID自整定控制。#p#分頁標題#e#
3.溫度顯示值修正
由于產品出廠前都經過嚴格地測試,一般不要進行修正。如產品使用時環境不佳,外界溫度過低或過高,會引起溫度顯示值與箱內實際溫度誤差,如超出技術指標范圍的,可以修正。具體步驟:按功能鍵“SET”約5秒,使儀器進入?yún)?shù)設定循環狀態“AL1”,繼續按動功能鍵“SET”,使PV顯示“SC”修正,然后按動移位鍵“?”配合加鍵“△”或減鍵“▽”操作就可以進行溫度修正。**后按鍵“SET”確認,溫度顯示值修正結束。
八、注意事項
1、干燥箱外殼必須有效接地,比保證使用安全。
2、干燥箱應放置在 良好通風條件的室內,在其周圍不可放置易燃易爆物品。
3、干燥箱無防爆裝置,不得放入易燃易爆物干燥。
4、箱內物品放置切勿過擠,必須留有空間,以利空氣循環。
5、控制儀參數循環設定中P、I、D、T、LCK功能的各項參數出廠前以調整好,請不要隨意調整,如需調整請與廠方聯系。
6、DHG-9623A,DHG-9426A,DHG-9626A型號的設備工作電源為三相五線制,電源插頭接A,B,C三相380V電壓及N零線,保護接地線接入設備外殼上專用接柱。

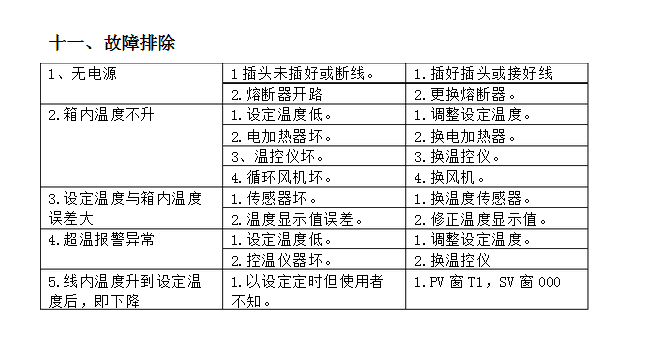

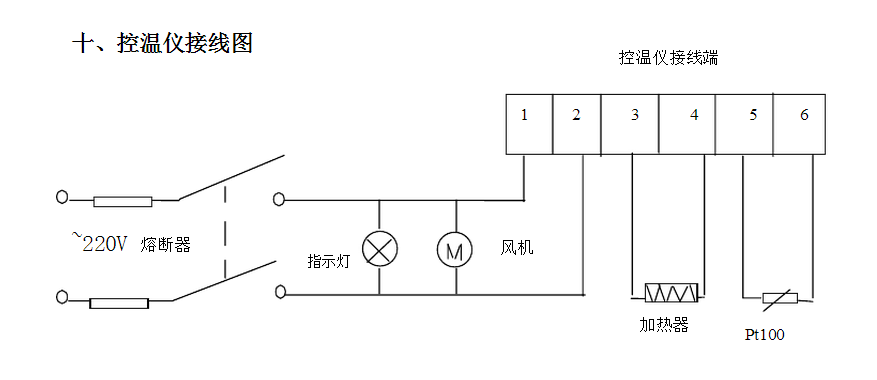

九、電器原理框圖
