電熱恒溫鼓風干燥箱使用說明書與注意事項
目 錄
一、 示意圖……………………………………………………………2
二、 適用范圍…………………………………………………………3
三、 技術指標…………………………………………………………3
四、 結構概述…………………………………………………………3
五、 操作步驟…………………………………………………………4
六、 智能型液晶溫度控制器使用說明………………………………4
七、 注意事項…………………………………………………………9
八、 故障處理…………………………………………………………10
九、 裝箱單……………………………………………………………11

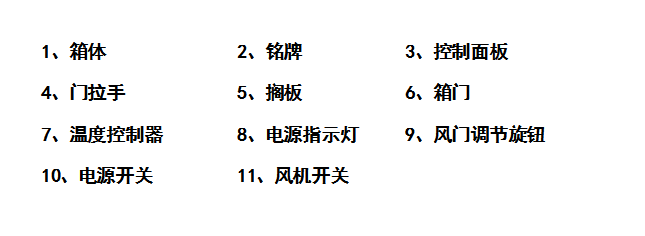

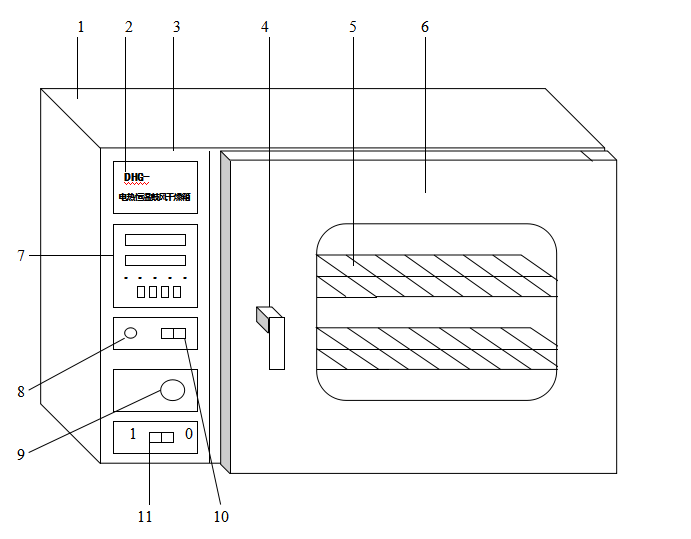

一、 示意圖：
二、 適用范圍：
供廠礦企業、大專院校、科研及各類實驗室等作物品干燥、烘焙、熔臘、滅菌之用。
三、 技術指標：
注：帶“A”為鏡面不銹鋼內膽，不帶“A”為鍍鋅板。
#p#分頁標題#e#上表中技術參數的測試條件：環境溫度25℃、相對濕度不大于85%RH、無試樣負荷。
測試工具：精度為0.1℃的標準水銀溫度計(水銀頭位于工作室內幾何中心)
四、 結構概述：
DHG系列臺式鼓風干燥箱是系列產品，容積有30、50、70、140、240升五種規格。干燥箱外殼體均采用優質鋼板表面烘漆，工作室采用一般鍍鋅鋼板或鏡面不銹鋼板，工作室內配有兩層不銹鋼絲制成的擱板，中間層充填超細玻璃棉隔熱。箱門上采用雙層鋼化玻璃作為觀察窗，能清晰觀察到箱內物品。工作室與箱門連接處裝有耐熱硅橡膠密封圈，以保證工作室與箱門之間密封。干燥箱電源開關、電源指示燈、風門調節旋鈕、控溫儀等操作件均集中于箱體前面的控制面板處，位于箱體的左前側。箱內加熱恒溫系統主要由裝有離心式葉輪的電動機、電加熱器、合理的風道結構和溫度控制器組成。當接通干燥箱電源，并打開風機開關時，電動機即運轉，直接將位于箱內后部的電加熱器產生的熱量通過風道向上排出，經過工作室內干燥物品再吸入風機，以此不斷循環，從而使工作室內溫度達到均勻。智能型溫度控制器，具有自動風速調節功能，在升溫過程中，電動機高速運行，溫度接近恒定時，自動調整為低速運行，從而降低由于風速過快所造成的使用問題。用戶也可以通過簡單的操作，取消此功能。風門調節器能通過開啟風門調節旋鈕，調節箱內進出空氣量。
五、 操作步驟：
1. 把需干燥處理的物品放入干燥箱內，關好箱門。
2. 根據被干燥物品的潮濕程度將風門調節旋鈕調到“MIN”或“MAX”處。
3. 打開電源開關，電源指示燈亮，溫度控制器有顯示。
4. 打開風機開關，風機按要求自動運行。
5. 設定溫度控制器，設備即按設定的要求自動運行。
6. 干燥結束后，關閉電源開關，取出物品。
六、 智能型液晶溫度控制器使用說明：

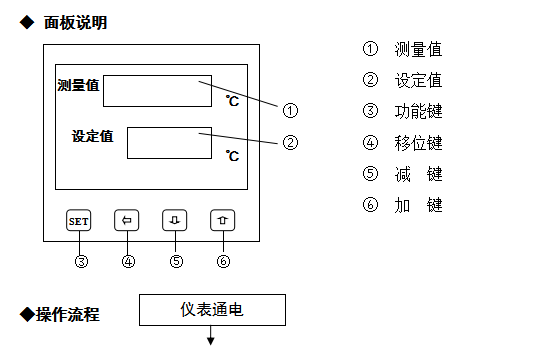

◆ 面板說明
◆程序設定說明
1． 按一次“SET”鍵進入程序設定，測量值顯示“C-01”，設置第1段所需溫度，設定值的**位閃爍，按移位鍵將閃爍位移**需設定位，按加鍵或減鍵直到將數字設定**所需值；
2． 再按一次“SET”鍵，測量值顯示 “t-01”，設置第1段所需工作時間， 設定值的**位閃爍，按移位鍵將閃爍位移**需設定位，按加鍵或減鍵直到將數字設定**所需值；
3． 再按一次“SET”鍵，測量值顯示“C-02”，設置第2段所需溫度， 設定值的**位閃爍，按移位鍵將閃爍位移**需設定位，按加鍵或減鍵直到將數字設定**所需值；
4． 再按一次“SET”鍵，測量值顯示“t-02”，設置第2段所需時間， 設定值的**位閃爍，按移位鍵將閃爍位移**需設定位，按加鍵或減鍵直到將 數字設定**所需值；
5． 依次類推，設定各段所需工作溫度和工作時間，如果只需要設定5段程序運行，則必需設定“t-06”**“t-10”為“0”。
．
4. 程序運行結束，設定值顯示“End”,蜂鳴器鳴15秒,將恢復到等待狀態。
5. 在程序運行過程中，當遇到設定時間為“0”的步驟，儀表回跳**下一步繼續執行，直到10段全部執行完畢后，回到待機狀態。

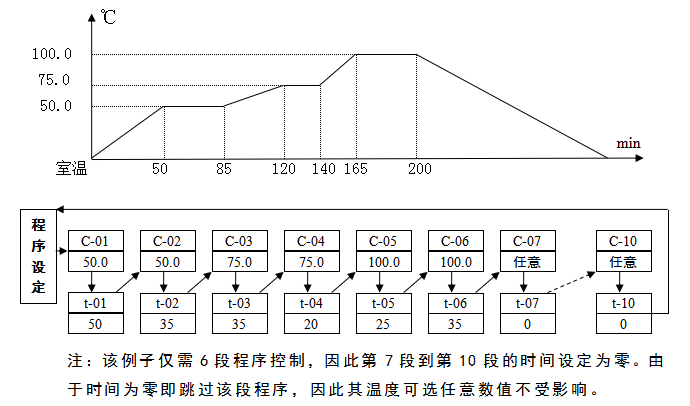

◆舉例說明（要求如圖所示）
注：該例子僅需6段程序控制，因此第7段到第10段的時間設定為零。由于時間為零即跳過該段程序，因此其溫度可選任意數值不受影響。
◆單段使用說明
1. 本儀表只設定單段程序工作時，即為一般智能型儀表，具體使用如下；
2. 按程序設定說明的操作步驟，設定所需工作溫度，即測量值顯示“C-01”時，按需設定溫度，測量值顯示“t-01”時，將時間設定為**大值“999”，將“t-02”**“t-10”設為“0”，再恢復到正常顯示狀態；
3.
按一次“ ”鍵，運行啟動；
4.
在運行過程中，按一次“ ”鍵，運行停止，顯示恢復正常狀態；#p#分頁標題#e#
5.
在運行過程中，按“ ”鍵，可查詢當前運行狀態，設定值依次顯示段數為1，時間為999min，當前輸出功率占空比。
◆溫度控制參數
由于產品出廠前都經過嚴格測試，控制參數一般不要進行修正。
如產品使用時環境惡劣，環境溫度不在儀器使用要求范圍，或使用在控制溫度范圍前后界限值時，（由于和出廠時測試點不一樣，測試點80.0℃）會引起溫度顯示值與箱內實際溫度誤差。
當溫度控制效果不夠理想時，可以通過手動設置改變PID參數。P為比例帶（加熱側），如過沖大可加大比例帶。如希望升溫時間快些可減小比例帶。一般來說，系統的保溫特性越好，P取值越小，如保溫特性越差，P應取越大，I為積分時間，如溫度波動較大，應加長積分時間，反之可減小積分時間。一般來說系統滯后現象嚴重，積分時間越長。D為微分時間，一般?。?/5—1/4）I。
控制參數的修改方法如下：
a) 按“SET” 鍵5秒以上，測量值顯示“LCK”，使設定值顯示為“7”，儀表進入控制參數設定狀態，
b) 按“SET”鍵找到相應控制參數的提示符，
c)
按“ ”或“ ”鍵，使該控制參數調到所需數值。
d）在參數設定時，按“SET”鍵5S以上或30S無鍵按下，儀表回到正常顯示狀態。
u 自整定功能：
如果溫度控制過程中，出現較大的溫度過沖，或較大的溫度波動時，請按下列操作啟動自整定功能
a） 關閉電源開關，打開箱門，使設備自然冷卻**環境溫度；
b） 關閉箱門，打開電源開關，將溫度設置為常用溫度值；
c） 按照控制參數調整方法，將自整定參數調整為On；
d） 在正常工作狀態下，即進入自整定狀態，此時設定值顯示-At-,并閃爍；
e） 自整定結束后，儀表自動恢復到正常工作狀態。
u 測量溫度與箱內實際溫度的誤差修正方法：
a) 將水銀溫度計（0.1℃精度的水銀溫度計）放入工作室內，水銀端應置于室內幾何中心位置；水銀溫度計的讀數即為實際溫度。
b) 開機，當設備運行**恒溫狀態（1～2小時左右），比較實際溫度與測量值顯示溫度的差值，其差（實際溫度-測量值顯示值）即是測量值修正參數SC需要修改的值，即：
SC=原始SC值+（實際溫度-PV顯示值）
c) 根據上式計算SC值輸入即可。

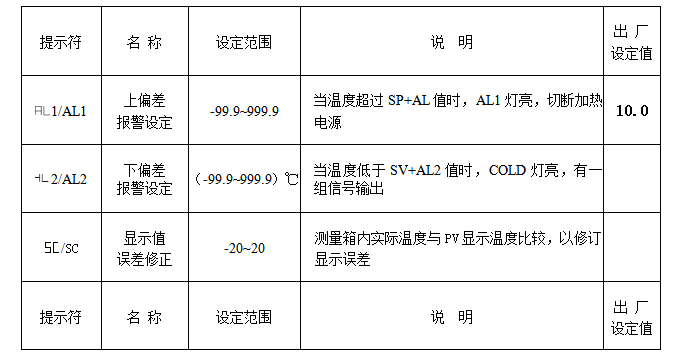

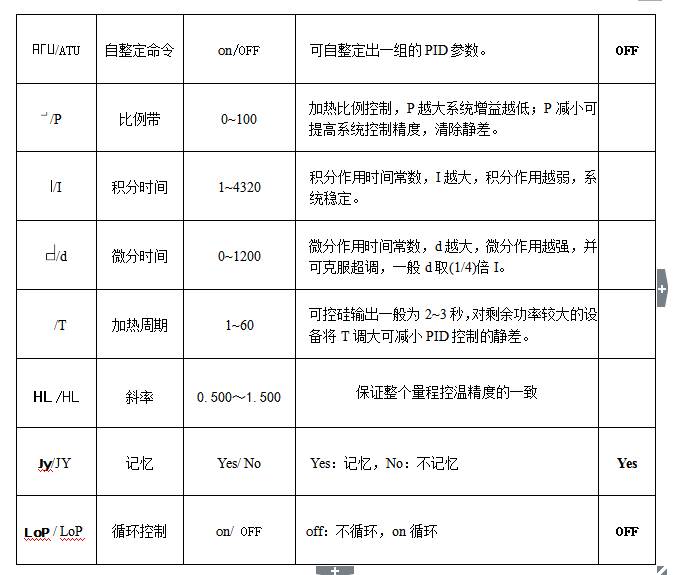

◆ 參數表
七、 注意事項：
1. 干燥箱外殼必須有效接地，以保證使用安全。
2. 干燥箱應放置在具有良好通風條件的室內，在其周圍不可放置易燃易爆物品。
3. 干燥箱無防爆裝置，不得放入易燃易爆物品干燥。
4. 箱內物品放置切勿過擠，必須留出空間，以利熱空氣循環。
5. 箱內外應經常保持清潔，長期不用應套好塑料防塵罩，放在干燥的室內。
6. 使用中出現異常現象，請切斷電源并及時與我公司取得聯系！
八、 故障處理：
#p#分頁標題#e#
九、 裝箱單：
裝 箱 單
本單所列物品與箱內所裝實物相符 裝箱員 ： 2
編號/日期： 檢驗：
一、 示意圖……………………………………………………………2
二、 適用范圍…………………………………………………………3
三、 技術指標…………………………………………………………3
四、 結構概述…………………………………………………………3
五、 操作步驟…………………………………………………………4
六、 智能型液晶溫度控制器使用說明………………………………4
七、 注意事項…………………………………………………………9
八、 故障處理…………………………………………………………10
九、 裝箱單……………………………………………………………11
一、 示意圖：
二、 適用范圍：
供廠礦企業、大專院校、科研及各類實驗室等作物品干燥、烘焙、熔臘、滅菌之用。
三、 技術指標：
| 型 號 | 9030AD | 9070AD | 9140AD | 9240AD |
| 電源電壓 | AC220V 50Hz | |||
| 控溫范圍 | 50～250℃ | |||
| 恒溫波動度 | ±1℃ | |||
| 溫度分辨率 | 0.1℃ | |||
| 額定功率 | 870W | 1570W | 2070W | 2470W |
| 內膽尺寸 | 340×325×325 | 450×400×450 | 550×450×550 | 600×550×750 |
| 外形尺寸 | 625×510×490 | 740×580×630 | 830×650×730 | 880×770×930 |
| 型 號 | 903**D | 905**D | 907**D | 914**D | 924**D |
| 電源電壓 | AC220V 50Hz | ||||
| 控溫范圍 | 50～300℃ | ||||
| 恒溫波動度 | ±1℃ | ||||
| 溫度分辨率 | 0.1℃ | ||||
| 額定功率 | 970W | 1220W | 1670W | 2170W | 2570W |
| 內膽尺寸 | 340×325×325 | 420×400×345 | 450×400×450 | 550×450×550 | 600×550×750 |
| 外形尺寸 | 625×510×490 | 720×580×530 | 740×580×630 | 830×650×730 | 800×770×930 |
測試工具：精度為0.1℃的標準水銀溫度計(水銀頭位于工作室內幾何中心)
四、 結構概述：
DHG系列臺式鼓風干燥箱是系列產品，容積有30、50、70、140、240升五種規格。干燥箱外殼體均采用優質鋼板表面烘漆，工作室采用一般鍍鋅鋼板或鏡面不銹鋼板，工作室內配有兩層不銹鋼絲制成的擱板，中間層充填超細玻璃棉隔熱。箱門上采用雙層鋼化玻璃作為觀察窗，能清晰觀察到箱內物品。工作室與箱門連接處裝有耐熱硅橡膠密封圈，以保證工作室與箱門之間密封。干燥箱電源開關、電源指示燈、風門調節旋鈕、控溫儀等操作件均集中于箱體前面的控制面板處，位于箱體的左前側。箱內加熱恒溫系統主要由裝有離心式葉輪的電動機、電加熱器、合理的風道結構和溫度控制器組成。當接通干燥箱電源，并打開風機開關時，電動機即運轉，直接將位于箱內后部的電加熱器產生的熱量通過風道向上排出，經過工作室內干燥物品再吸入風機，以此不斷循環，從而使工作室內溫度達到均勻。智能型溫度控制器，具有自動風速調節功能，在升溫過程中，電動機高速運行，溫度接近恒定時，自動調整為低速運行，從而降低由于風速過快所造成的使用問題。用戶也可以通過簡單的操作，取消此功能。風門調節器能通過開啟風門調節旋鈕，調節箱內進出空氣量。
五、 操作步驟：
1. 把需干燥處理的物品放入干燥箱內，關好箱門。
2. 根據被干燥物品的潮濕程度將風門調節旋鈕調到“MIN”或“MAX”處。
3. 打開電源開關，電源指示燈亮，溫度控制器有顯示。
4. 打開風機開關，風機按要求自動運行。
5. 設定溫度控制器，設備即按設定的要求自動運行。
6. 干燥結束后，關閉電源開關，取出物品。
六、 智能型液晶溫度控制器使用說明：
◆ 面板說明
◆程序設定說明
1． 按一次“SET”鍵進入程序設定，測量值顯示“C-01”，設置第1段所需溫度，設定值的**位閃爍，按移位鍵將閃爍位移**需設定位，按加鍵或減鍵直到將數字設定**所需值；
2． 再按一次“SET”鍵，測量值顯示 “t-01”，設置第1段所需工作時間， 設定值的**位閃爍，按移位鍵將閃爍位移**需設定位，按加鍵或減鍵直到將數字設定**所需值；
3． 再按一次“SET”鍵，測量值顯示“C-02”，設置第2段所需溫度， 設定值的**位閃爍，按移位鍵將閃爍位移**需設定位，按加鍵或減鍵直到將數字設定**所需值；
4． 再按一次“SET”鍵，測量值顯示“t-02”，設置第2段所需時間， 設定值的**位閃爍，按移位鍵將閃爍位移**需設定位，按加鍵或減鍵直到將 數字設定**所需值；
5． 依次類推，設定各段所需工作溫度和工作時間，如果只需要設定5段程序運行，則必需設定“t-06”**“t-10”為“0”。
．
4. 程序運行結束，設定值顯示“End”,蜂鳴器鳴15秒,將恢復到等待狀態。
5. 在程序運行過程中，當遇到設定時間為“0”的步驟，儀表回跳**下一步繼續執行，直到10段全部執行完畢后，回到待機狀態。
◆舉例說明（要求如圖所示）
注：該例子僅需6段程序控制，因此第7段到第10段的時間設定為零。由于時間為零即跳過該段程序，因此其溫度可選任意數值不受影響。
◆單段使用說明
1. 本儀表只設定單段程序工作時，即為一般智能型儀表，具體使用如下；
2. 按程序設定說明的操作步驟，設定所需工作溫度，即測量值顯示“C-01”時，按需設定溫度，測量值顯示“t-01”時，將時間設定為**大值“999”，將“t-02”**“t-10”設為“0”，再恢復到正常顯示狀態；
3.
按一次“ ”鍵，運行啟動；4.
在運行過程中，按一次“ ”鍵，運行停止，顯示恢復正常狀態；#p#分頁標題#e#5.
在運行過程中，按“ ”鍵，可查詢當前運行狀態，設定值依次顯示段數為1，時間為999min，當前輸出功率占空比。◆溫度控制參數
由于產品出廠前都經過嚴格測試，控制參數一般不要進行修正。
如產品使用時環境惡劣，環境溫度不在儀器使用要求范圍，或使用在控制溫度范圍前后界限值時，（由于和出廠時測試點不一樣，測試點80.0℃）會引起溫度顯示值與箱內實際溫度誤差。
當溫度控制效果不夠理想時，可以通過手動設置改變PID參數。P為比例帶（加熱側），如過沖大可加大比例帶。如希望升溫時間快些可減小比例帶。一般來說，系統的保溫特性越好，P取值越小，如保溫特性越差，P應取越大，I為積分時間，如溫度波動較大，應加長積分時間，反之可減小積分時間。一般來說系統滯后現象嚴重，積分時間越長。D為微分時間，一般?。?/5—1/4）I。
控制參數的修改方法如下：
a) 按“SET” 鍵5秒以上，測量值顯示“LCK”，使設定值顯示為“7”，儀表進入控制參數設定狀態，
b) 按“SET”鍵找到相應控制參數的提示符，
c)
按“ ”或“ ”鍵，使該控制參數調到所需數值。d）在參數設定時，按“SET”鍵5S以上或30S無鍵按下，儀表回到正常顯示狀態。
u 自整定功能：
如果溫度控制過程中，出現較大的溫度過沖，或較大的溫度波動時，請按下列操作啟動自整定功能
a） 關閉電源開關，打開箱門，使設備自然冷卻**環境溫度；
b） 關閉箱門，打開電源開關，將溫度設置為常用溫度值；
c） 按照控制參數調整方法，將自整定參數調整為On；
d） 在正常工作狀態下，即進入自整定狀態，此時設定值顯示-At-,并閃爍；
e） 自整定結束后，儀表自動恢復到正常工作狀態。
u 測量溫度與箱內實際溫度的誤差修正方法：
a) 將水銀溫度計（0.1℃精度的水銀溫度計）放入工作室內，水銀端應置于室內幾何中心位置；水銀溫度計的讀數即為實際溫度。
b) 開機，當設備運行**恒溫狀態（1～2小時左右），比較實際溫度與測量值顯示溫度的差值，其差（實際溫度-測量值顯示值）即是測量值修正參數SC需要修改的值，即：
SC=原始SC值+（實際溫度-PV顯示值）
c) 根據上式計算SC值輸入即可。
◆ 參數表
七、 注意事項：
1. 干燥箱外殼必須有效接地，以保證使用安全。
2. 干燥箱應放置在具有良好通風條件的室內，在其周圍不可放置易燃易爆物品。
3. 干燥箱無防爆裝置，不得放入易燃易爆物品干燥。
4. 箱內物品放置切勿過擠，必須留出空間，以利熱空氣循環。
5. 箱內外應經常保持清潔，長期不用應套好塑料防塵罩，放在干燥的室內。
6. 使用中出現異常現象，請切斷電源并及時與我公司取得聯系！
八、 故障處理：
| 現 象 | 原 理 | 處 理 |
| 開機無電源 | 插座無電源 | 更換插座 |
| 插頭未插好或斷線 | 插好插頭或接好線 | |
| 保險絲斷路 | 更換保險絲 | |
| 開機無顯示 | 接線脫落或溫度控制器壞 | 重新接線，更換溫度控制器 |
| 測量值顯示ˉˉˉˉˉˉˉˉ | 測量值上溢出 | 調整溫度設定值 |
| 測量值顯示____ | 測量值下溢出 | 調整溫度設定值 |
| 測量值顯示□□□□ | 溫度傳感器故障 | 修復或更換 |
| 不升溫 | 設備處于定時結束狀態 | 按一下SET鍵 |
| 設定溫度低 | 調整溫度設定值 | |
| 電加熱器壞 | 更換電加熱器 | |
| 溫度控制器壞 | 更換溫度控制器 | |
|
設定溫度與箱內溫度 誤差大 |
循環風機不工作 | 修復或更換 |
| 控制參數偏差 | 修正控制參數 | |
| 溫度傳感器故障 | 修復或更換 | |
| 循環風機聲音異常 | 循環風機風葉碰擦風道板 | 修復 |
| 循環風機軸承缺油 | 更換循環風機 | |
| 溫度失控 | 可控硅壞 | 更換可控硅 |
| 溫度傳感器固定脫落 | 固定溫度傳感器 | |
| 溫度控制器壞 | 更換溫度控制器 |
九、 裝箱單：
裝 箱 單
| 序號 | 類 別 | 名 稱 | 單位 | 數量 | 備 注 |
| 1 | 文 件 | 使用說明書 | 份 | 1 | |
| 2 | 文 件 | 裝箱單 | 份 | 1 | |
| 3 | 文 件 | 合格證 | 份 | 1 | |
| 4 | 配 件 | 掛條 | 付 | 1 | |
| 5 | 配 件 | 擱板/擱條 | 套 | 2 | |
| 6 | 備 件 | 熔斷絲 | 只 | 2 |
編號/日期： 檢驗：
