電熱恒溫鼓風干燥箱的使用說明與故障處理

一、示意圖……………………………………………………………2

二、適用范圍…………………………………………………………3

三、技術指標…………………………………………………………3

四、結構概述…………………………………………………………3

五、操作步驟…………………………………………………………4

六、智能型溫度控制器使用說明……………………………………4

七、注意事項…………………………………………………………8

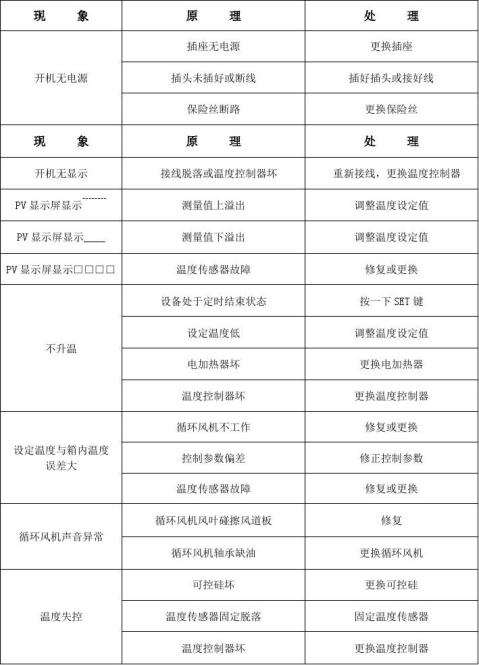

八、故障處理…………………………………………………………9

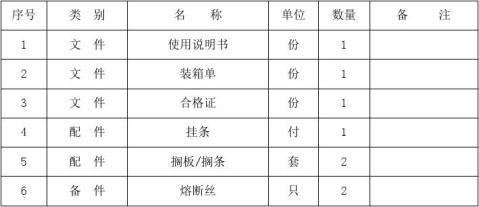

九、裝箱單……………………………………………………………10

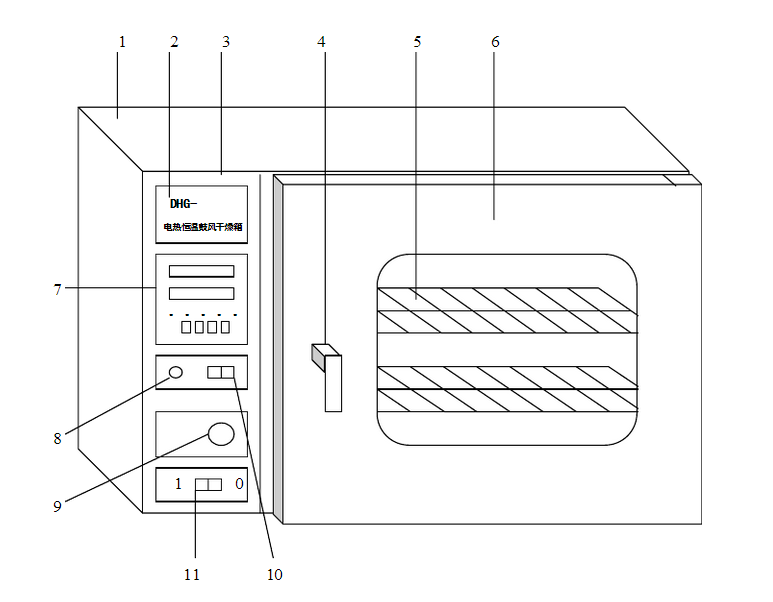

一、示意圖：
1、箱體 2、銘牌 3、控制面板 4、門拉手 5、擱板 6、箱門

7、溫度控制器 8、電源指示燈 9、風門調節旋鈕 10、電源開關 11、風機開關

二、適用范圍：

供廠礦企業、大專院校、科研及各類實驗室等作物品干燥、烘焙、熔臘、滅菌之用。

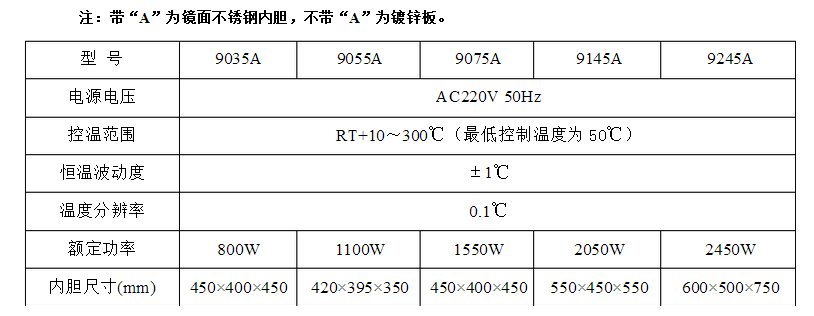

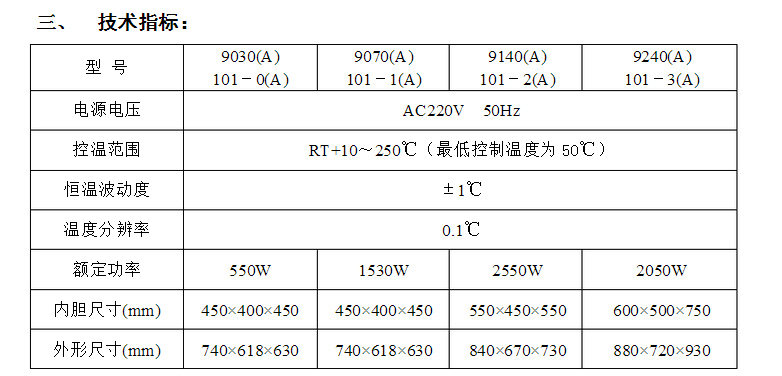

三、技術指標：

上表中技術參數的測試條件：環境溫度25℃、相對濕度不大于85%RH、無試樣負荷。

測試工具：精度為0.1℃的標準水銀溫度計(水銀頭位于工作室內幾何中心)

四、結構概述：

DHG系列臺式鼓風干燥箱是系列產品，容積有30、50、70、140、240升五種規格。干燥箱外殼體均采用優質鋼板表面烘漆，工作室采用一般鍍鋅鋼板或鏡面不銹鋼板，工作室內配有兩層不銹鋼絲制成的擱板，中間層充填超細玻璃棉隔熱。箱門上采用雙層鋼化玻璃作為觀察窗，能清晰觀察到箱內物品。工作室與箱門連接處裝有耐熱硅橡膠密封圈，以保證工作室與箱門之間密封。干燥箱電源開關、電源指示燈、風門調節旋鈕、控溫儀等操作件均集中于箱體前面的控制面板處，位于箱體的左前側。箱內加熱恒溫系統主要由裝有離心式葉輪的電動機、電加熱器、合理的風道結構和溫度控制器組成。當接通干燥箱電源，并打開風機開關時，電動機即運轉，直接將位于箱內后部的電加熱器產生的熱量通過風道向上排出，經過工作室內干燥物品再吸入風機，以此不斷循環，從而使工作室內溫度達到均勻。智能型溫度控制器，具有自動風速調節功能，在升溫過程中，電動機高速運行，溫度接近恒定時，自動調整為低速運行，從而降低由于風速過快所造成的使用問題。用戶也可以通過簡單的操作，取消此功能。風門調節器能通過開啟風門調節旋鈕，調節箱內進出空氣量。

五、操作步驟：

1. 把需干燥處理的物品放入干燥箱內，關好箱門。

2. 根據被干燥物品的潮濕程度將風門調節旋鈕調到“MIN”或“MAX”處。 3. 打開電源開關，電源指示燈亮，溫度控制器有顯示。 4. 打開風機開關，風機按要求自動運行。

5. 設定溫度控制器，設備即按設定的要求自動運行。 6. 干燥結束后，關閉電源開關，取出物品。

六、智能型溫度控制器使用說明：

◆ 使用說明 1. 溫度設置

a. 在正常工作狀態下，按一下SET鍵，進入溫度設定狀態，此時PV顯示屏顯示SP，SV顯示屏**位閃爍； b. 按移位鍵將閃爍位移**所需設定位；

c. 按減鍵或者加鍵將數字調**所需值；

d. 按兩下SET鍵，儀表恢復到正常工作狀態，溫度設置完成，儀表按新的設定值運行。

2. 定時功能

a. 在正常工作狀態下，按兩下SET鍵，進入定時設定狀態，此時PV顯示屏顯示ST，SV顯示屏顯示0，并閃爍； b. 按移位鍵將閃爍位移**所需設定位； c. 按減鍵或者加鍵將數字調**所需值；

d. 按一下SET鍵，儀表進入定時運行狀態，此時運行指示燈閃爍； e. 定時功能為倒計時運行，在定時運行狀態下，按一下移位鍵，SV顯示屏顯示定時剩余時間； #p#分頁標題#e#

f. 定時剩余時間歸零，儀表進入定時結束狀態，此時SV顯示屏顯示End,并閃爍，同時除風速指示燈以外的所有指示燈均熄滅；

g. 在定時結束狀態下，按一下SET鍵，儀表恢復到正常工作狀態。 h. 在定時結束狀態下，由于儀表溫度控制部分停止工作，PV顯示屏顯示的測量值會下降到環境溫度，此為正常現象。

i. 如果無需使用定時功能，請務必將定時時間設置為零。

j. 定時功能運行過程中，如發生意外斷電，重新上電后，定時剩余時間自動歸零。

k. 本設備的定時范圍：1～9999分鐘或1～9999小時。（請定貨時注明！） 3. 自動風速調節功能

a. 當設備在升溫過程中，循環風機高速運行，加速工作室內的空氣對流，縮短升溫時間，提高工作效率；

b. 當工作室內的溫度接近控制溫度時，儀表自動將循環風機由高速運行調整為低速運行，使工作室內的空氣平緩對流，并有效的延長循環風機的壽命； c. 如果無需使用自動風速調節功能，可按照控制參數調整方法，將高低速控制參數調整為999.9即可，循環風機將始終處于高速運行狀態。

4. 自整定功能

如果溫度控制過程中，出現較大的溫度過沖，或較大的溫度波動時，請按下列操作啟動自整定功能

a. 關閉電源開關，打開箱門，使設備自然冷卻**環境溫度； b. 關閉箱門，打開電源開關，將溫度設**為常用溫度值；

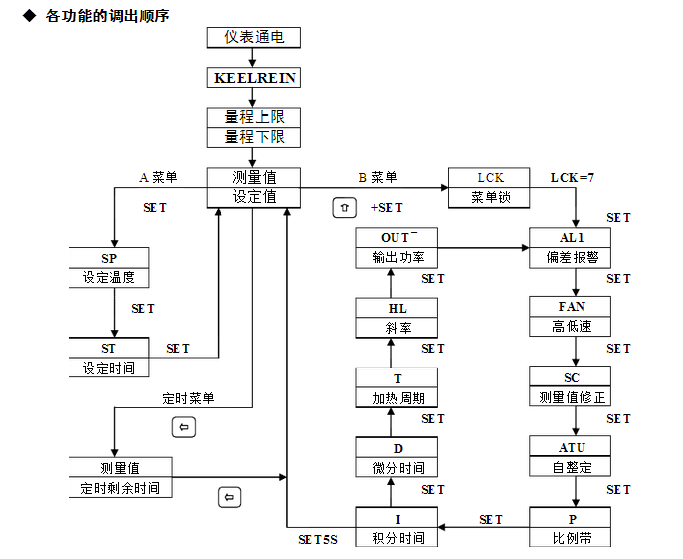

c. 按照控制參數調整方法，將自整定參數調整為1； d. 在正常工作狀態下，按住減鍵5秒鐘，即進入自整定狀態，此時PV顯示屏顯示ATU,并閃爍； e. 自整定結束后，儀表自動恢復到正常工作狀態。 f. 在自整定狀態下，按任何鍵均無效。 5. 控制參數調整方法 a. 同時按下加鍵和SET鍵，PV顯示屏顯示LCK； b. 按加鍵，使SV顯示屏顯示為7； c. 再按SET鍵，使PV顯示屏顯示需要調整的控制參數的提示符； d. 按加鍵或減鍵，使SV顯示屏顯示為該控制參數所需要的值，所有控制參數可以一次調整完畢； e. 再按SET鍵5秒鐘以上，回到正常工作狀態；此時溫度控制器執行新修改的參數。注：控制參數調整過程中，若無鍵按下30秒，儀表自動恢復到正常工作狀態，但所改變的數據視為無效。由于產品出廠前都經過嚴格地測試，一般不要進行修正。但是，在**次開機；產品使用一段時間；使用環境惡劣；使用的環境溫度與生產制造時的環境溫度不一致；使用控制溫度前后值改變時等等情況下，可通過修整功能參數從而達到出廠標準。 6. 測量溫度與箱內實際溫度的誤差修正方法 a. 將水銀溫度計（0.1℃精度的水銀溫度計）放入工作室內，水銀端應置于室內幾何中心位置；水銀溫度計的讀數即為實際溫度。 b. 開機，當設備運行**恒溫狀態（1～2小時左右），比較實際溫度與PV顯示屏顯示溫度的差值，其差（實際溫度-PV顯示值）即是測量值修正參數SC需要修改的值，即： SC=原始SC值+（實際溫度-PV顯示值） c. 根據上式計算SC值輸入即可。

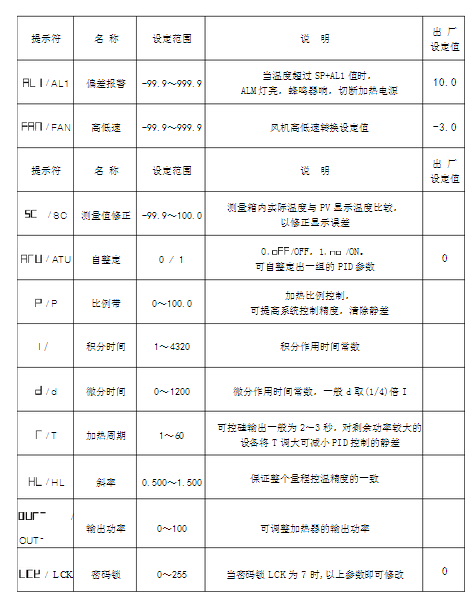

◆ 控制參數表
