SDDH315鼓風干燥箱
一．技術參數
1.**大功率：≤2.5kW
2.控溫范圍：（常溫?300)°C 3.控溫精度：±1°C 4.溫場波動：±1C
二．工作環境
1.環境溫度： （常溫～35）℃； 2.濕度：≤85%；
3.工作環境應清潔，無煙塵、揚塵及腐蝕性氣體存在； 4.工作環境應穩定，無強磁場、振動源及紅外信號存在； 5.設備應避免陽光直接照射。 6.工作電源：（187～242）VAC、（50±1）Hz，具備可靠接地線。 注： 加熱電源相的保險絲應≥30A。
7.配備水平、穩定的水泥或大理石實驗臺，推薦尺寸：長2m×寬
0.7m×高 0.7m；
三．儀器特點
1.具有預約升溫、實驗自動計時及提示實驗結束功能； 2.具有空氣干燥法、通氮干燥法； 3.自定義恒溫點及恒溫時間；
4.儀器內腔有多層擱板，適合批量實驗；
5.采用液晶顯示屏、貼膜按鍵，直觀、操作方便； 6.具有超溫、斷偶及反偶等警示功能。
四．整機結構示意圖

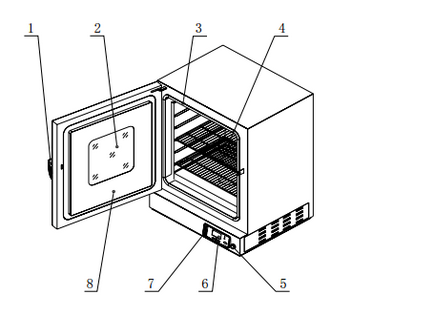

1.門把手 2.觀察窗 3.密封圈 4.擱 板 5.電源開關 6.操作及顯示界面 7.流量計 8.箱門

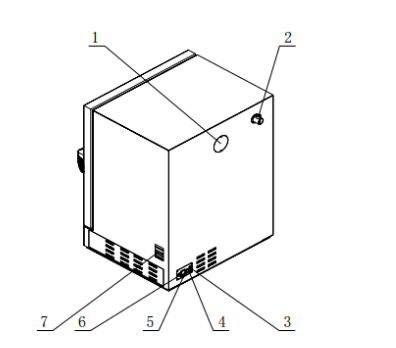

1.熱電偶校準孔位 2.排氣口 3.下載線接口 4.保險座 5.加熱電源接口 6.通氮接口 7.標牌.
五．工作原理
鼓風干燥箱具有自動控溫、鼓風、計時及氣體進、出口裝置。工作時，根據所設置的控溫溫度值、時間，進行鼓風升溫和控溫，使置于擱板的試樣在氣流中干燥。

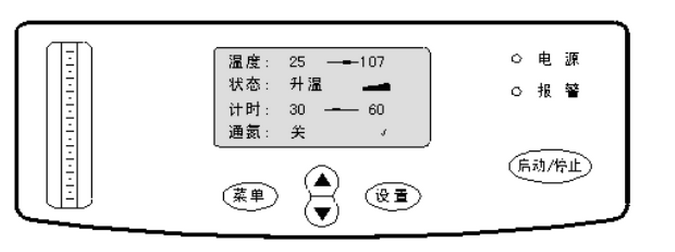

六．儀器操作及設置 1. 鍵盤及主界面
1）操作鍵區
啟動/停止： 鼓風干燥箱加熱電源的開、關鍵；
菜 單： 主界面、參數設置界面和預約設置界面的切換鍵；
設 置： 在主界面上，是倒計時的啟動/取消鍵； 在設置界面是參數
設置的保存鍵；
▲和▼： 上下移動光標或是改變參數設置位的數值或狀態。 2）提示區
①報警提示燈：當儀器出現超溫、斷偶、反偶等異?，F(xiàn)象時報警提示燈 點亮并發出報警聲提示操作人員立即關閉電源停止工作，以免故障大。 ②電源提示燈：指示儀器是否通電正常。 3）主界面
主界面分為溫度、狀態、計時、通氮四欄
①溫度欄：箭頭前面的數字表示干燥箱內腔實際溫度，箭頭指向的數字表示設定溫度。該溫度可以在（常溫～300）℃之間任意設定。
②狀態欄：此欄用來顯示儀器當前狀態，有關爐、升溫、恒溫、降溫、超溫、斷偶、反偶等狀態提示。“ ”為儀器升溫時的動態標志。在升溫時，此標志不斷閃動，且幅度越大表示加熱功率越大。
③計時欄：箭頭指向的數字表示倒計時時間，箭頭后面的數字表示實驗需要時間，以分鐘為單位。
④通氮欄，當設置為“開”時，氮?dú)忾y打開，此時接通氮?dú)馄縿t進行通氮干燥法實驗；當設置為“關”時，氮?dú)忾y關閉，此時只能進行空氣干燥法實驗。
主界面右下角的“√”或“×”是預約升溫標志。當顯示“√”時，系統啟動預約升溫功能，當預約的時間在當前日期之后才有效，否則預約無效；當顯示“×”時，系統取消預約升溫。
注意：預約升溫時請勿切斷電源，否則不能正常預約升溫。 2. 參數設置
1）按“菜單”鍵進入溫度設置界面，光標默認停留在溫度設置項，通過“▲/▼”鍵選擇所需的設置項，如溫度、系數、計時、通氮等； 2）選中所需設置項目后，按“設置”鍵，光標在該設置項目的**位閃爍，此時按“▲/▼”鍵來改變參數的數值大小或狀態，設置完成后再按“設置”鍵保存設置，且光標自動轉**下一位，當該項目設置完成后，光標自動轉**下一行。
其中溫度的設定范圍是：（常溫～300）℃；熱偶系數的設定范圍是 75～199；計時范圍是（0～4320）分鐘；通氮有開、關兩種狀態。 3）儀器溫度具有分段校正功能，根據設定的溫度段相應的選擇熱電偶系數，當目標溫度≤130℃，自動對應熱電偶系數 1；當目標溫度＞130℃，自動對應熱電偶系數 2。 3. 預約升溫時間設置界面
按“菜單”鍵切換到預約升溫時間設置界面，其中日期欄只用來顯示系統日期，預約欄用來設置系統時間、預約升溫時間及取消預約升溫。 1）設置系統時間：按“菜單”鍵切換到設置預約升溫時間界面，類似于參數設置方法，設置好當前時間，然后將光標移到**后一位，將其設置為“○”，設置的時間就自動切換到日期欄，并能實時更新。 #p#分頁標題#e#
2）設置/取消預約升溫：在預約欄設置預約升溫時間，然后把光標移到**后一位，若將其設置為“√”，則預約生效，若將其設置為“×”，則取消預約。
