一、適用范圍
 供廠礦企業、大專院校、生物、農業、科研等部門作儲藏菌種、生物培養的必需設備。
二、技術指標

型  號	GSP-9050MBE	GSP-9080MBE	GSP-9160MBE	GSP-9270MBE
電源電壓	220V、50Hz
溫度范圍	室溫+5~65℃
溫度波動	±0.5℃
消耗功率	≤430W	≤630W	≤1030W	≤1530W
內室尺寸	310×380×450mm	400×400×500mm	500×500×650mm	600×600×750mm

三、結構概述
隔水式恒溫培養箱外型為立式，箱門和外箱門采用優質鋼板，表面烘漆，內門采用鋼化玻璃，不用打開內門即能清晰觀察箱內的培養物品，工作室采用不銹鋼亞弧焊接制成，擱板采用不銹鋼絲焊接制成，擱板可以方便移動，并可任意改變擱板的高度。工作室和鋼化玻璃內門之間裝有硅橡膠密封圈，以保證內門和工作室密封。工作室外壁左、右和底部隔水套加熱，工作室裝有一只低噪聲小型風機，使工作室空氣強制對流，保證箱內溫度均勻性。箱體外殼和工作室間充填超細玻璃棉隔熱。
控溫部分采用以單片機技術的新型智能數顯溫度調節儀，雙排數碼管顯示，自適應溫度控制，無須控溫參數調節，控制精度高。用戶可根據不同要求，通過操作控制面板的觸摸鍵對溫度及時間進行設定、調節，達到試驗?zāi)康摹?br />
四、使用方法

1．操作人員需仔細閱讀使用說明書，了解、熟悉培養箱之后，才能接通電源。
2．主要技術參數
A、顯示方式：LED顯示；
B、溫度設定范圍：室溫加5℃～65℃；定時時間設定范圍：999小時；
C、顯示值基本誤差：< 0.5％；
D、傳感器：PT100；
E、電源電壓：AC220±10%，50Hz容量不小于2KW，備有可靠接地的電源插座，保證其正常工作和使用安全；
F、工作環境：無強烈光照，無強烈腐蝕性氣體，通風良好，環境溫度：10～30℃；相對濕度85%以下。
3．檢查本設備在運輸中無損壞后，可按以下步驟操作：
（1） 本設備安放到位后，如臺面（或地面）不平整，應予以墊平。
（2） 將橡皮管連接水龍頭和箱體進水接口。
（3）接通電源：將三芯電源插頭插入電源插座，將電源開關處在“ON” 的位置，此時電源指示燈亮、溫度控制器出現數字顯示，表示設備進入工作狀態。**次使用本機，低水位指示燈亮且報警。
4．將加水接管(用戶自備)與水源和箱體進水接口相連接，打開水源開關，過一段時間水位逐漸升高，當?shù)退恢甘緹魷纾瑘?bào)警消失，繼續進水**箱體后部溢水口位置。水將溢出時，此時應立即關閉水源開關，拉出放水塞頭，放掉約100毫升水后，將塞頭復位，設備開始正常工作。使用中，當?shù)退恢甘緹袅習r，應及時加水補充，否則電熱管不加熱，設備不工作。
　　注：高水位指示燈不采用。
5．打開內外門，把所有還需培養的物品放入培養箱內，關好內外門。
6．在物品培養期間，除非放、取箱內物品外，**好不要打開玻璃內門，尤其不要長時間打開內門，以免影響溫度。如箱內溫度有些波動，這是正?，F(xiàn)象。
7．根據需要選擇培養時間，培養結束后，把電源開關撥到“OFF”，如不馬上取出物品，請不要打開箱門。
8．當所需工作溫度較低時，可采用二次設定方法。如所需工作溫度為40℃，**次先設定37℃，當溫度過沖開始回落后，再第二次設定為40℃。這樣可降低和杜jue溫度過沖現象，盡快進入恒溫狀態。

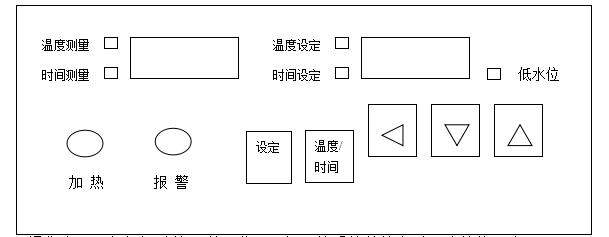

五、操作方法：
  1．點擊“設定”鍵，進入到溫度設定狀態，“溫度設定”指示燈亮，通過增加、減少鍵和移位鍵修改所需的值；再按下設定鍵，進入到時間設定狀態，時間設定指示燈亮，通過增加、減少鍵和移位鍵修改所需的值，再按下設定鍵，保存并退出設定狀態。
   2．點擊“R/C”鍵，切換溫度、時間顯示。在溫度顯示狀態，“溫度測量”和“溫度設定”指示燈亮；在時間顯示狀態，“時間測量”和“時間設定”指示燈亮。
3．當時間設為“0”時，表示沒有定時功能，控制器連續運行；當設定時間不為“0”時，等測量溫度達到設定溫度后，定時器開始計時，時間到，運行結束，顯示窗口“DIS2”顯示“End”，蜂鳴器鳴叫30秒鐘，長按減小鍵4秒鐘，程序重新開始運行，蜂鳴器鳴叫時，可用增加鍵消音。
六、溫度內部參數

各功能參數如下：

參數指示	參數名稱	參數功能說明	(范 圍)出廠參數
Lc-	密碼	“Lc=3”時可查看并修改參數值。	0
P--	比例帶	時間比例作用調節。減小P，可以加快加熱輸出;增加P，可以減少超調。	（8.0～50.0） 10.0
AL-	超溫 偏差報警	當“PV>=SP+AL”時，蜂鳴器響，斷開加熱輸出。	（0.0～20.0） 4.0℃
Pb-	零位調整	可用來修正傳感器測量時產生的誤差。 Pb=水銀讀數值G當前測量值	（-9.9~9.9） 0．0
PK-	滿度調整	實際溫度出現偏差時，可調整該值糾PK=1000H（水銀讀數值G當前測量值）I當前測量值	（-99～999） 0
rH-	量程	溫度測量、設定的**大值	（0.0～99.9） 70

注：為使控制達到**佳效果，可適當修改P（修改范圍一般在“10.0 ~ 15.0”之間），但通常情況下無須修改，直接使用出廠參數即可。
長按設定鍵約3秒，出現密碼提示符“LC”，通過增加、減少鍵和移位鍵，修改密碼為“3”，點擊設定鍵，進入到溫度內部參數設定狀態，點擊設定鍵可以修改各個參數，再長按設定鍵3秒，可以退出此狀態，參數自動保存。若30秒內無任何鍵按下，自動退出此狀態，當前參數不保存。
七、注意事項
1．培養箱外殼必須有效接地，以保證使用安全。
2．培養箱應放置在具有良好通風條件的室內，在其周圍不可放置易燃易爆物品。
3．培養箱內無防爆裝置，不得放入易燃易爆物品干燥。
4．箱內物品放置切勿過擠，切勿阻擋風機出風口，必須留出空間，以利于熱空氣循環。
5．箱內外應經常保持清潔，如長期不用，應將水放掉，在電鍍件上涂中性油脂或凡士林，以防腐蝕，培養箱外面套好塑料防塵罩，將培養箱放在干燥的室內，以免控溫儀受潮損壞。
6．設備發生故障，應請專業人員維修或與本廠技術部聯系，用戶請勿任意拆修。
7．本廠產品實行“三包”，從產品售出之日起，一年內如有質量問題本廠負責免費維修（人為損壞除外）。超過“三包”期的酌收修理費。
八、故 障 處 理

現    象	原    理	處    理
1．無電源	1．插座無電源	1．換插座
	2．插頭未插好或斷線	2．插好插頭或接好線
	3．熔斷器開路	3．換熔斷器
	4．電源開關未合上	4．合上電源開關
2．箱內溫度不升	1．設定溫度低	1．調整設定溫度
	2．電加熱器壞	2．換電加熱器
	3．控溫儀壞	3．換控溫儀
	4．門未關緊	4．門鉤松動
3．設定溫度與箱內    溫度誤差大	1．溫度傳感器壞	1．換溫度傳感器
4．溫度失控	1．溫度傳感器固定脫落	1．固定溫度傳感器
	2．控溫儀壞，可控硅壞	2．換控溫儀，可控硅
5．上排顯示“oooo”	傳感器開路或短路	檢查傳感器

隔水式培養箱

裝 箱 單


序號	名稱	數量	備    注
1	設備	1臺
2	使用說明書	1份
3	合格證	1份
4	質量保修卡	1份
5	擱板	2塊	GSP-9050MBE GSP-9080MBE
		3塊	GSP-9160MBE GSP-9270MBE
